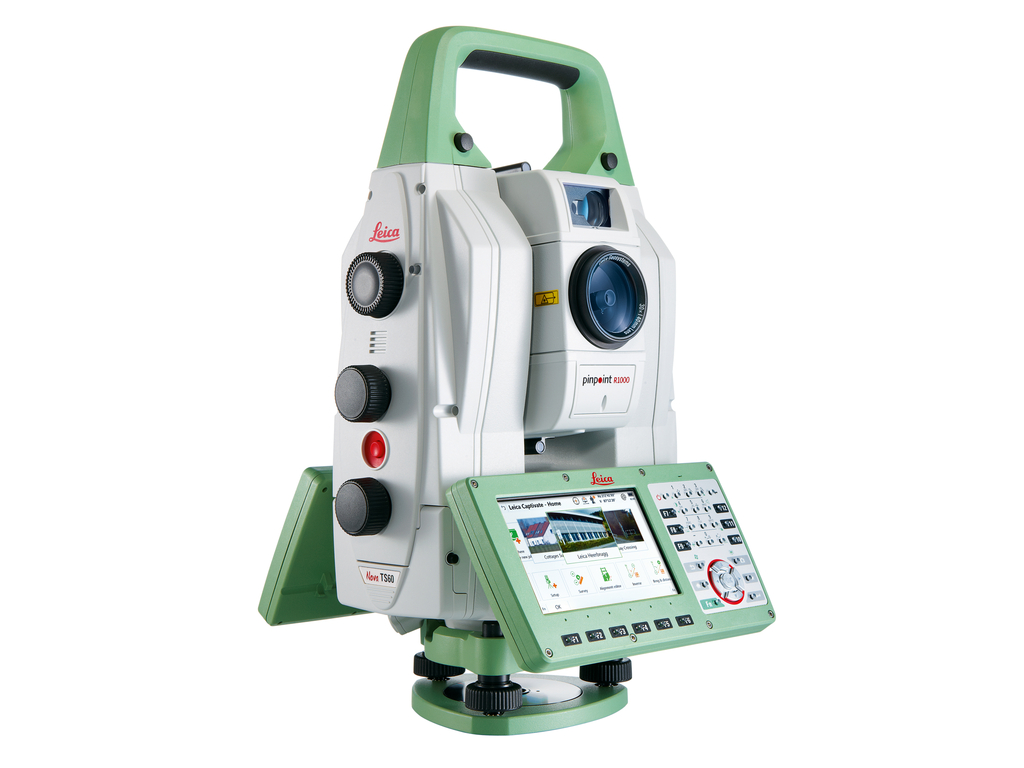

徕卡TS60全站仪

徕卡TS60凭借全新的ATRplus自动照准技术被誉为“全球首台自动学习全站仪”。ATRplus技术采用全新的光斑分析法优化棱镜验证方法，可以在超远距离自动学习目标棱镜，让您不再将精力浪费在重复的学习棱镜工作中，一键助您自动识别有效棱镜，排除环境中的干扰因素（灯光、水气、日照等）和无效目标。有效的提高自动测量的距离、精度和效率，大大降低人员的劳动强度！

ATRplus技术，再次突破自动测量极限
Captivate三维软件，三维无处不在
1G双核A9处理器，刷新计算能力新高度
压电陶瓷驱动，转速快，噪音低，耗能小
双相机系统，粗瞄范围广，精瞄准确性高
智能电源管理，双重保障，数据安全无忧
压电陶瓷驱动，转速快，噪音低，耗能小
5英寸WVGA显示屏，不止于大！分辨率是传统5倍

优越指标性能

角度测量
精度¹Hz, V	绝对编码，连续，四重角度探测	0.5"(0.15mgon)
距离测量
范围²	棱镜(GPR1,GPH1P)³	1.5m 至 > 3500 m
	无棱镜/任何表面⁴	1.5m 至 > 1000 m
	长测量模式^2,4,5	12000m
精度/测量时间	单次(棱镜)^2,5	0.6mm + 1ppm / 典型2.4秒
	单次(任何表面)^2,4,5,6	2mm + 2ppm /典型3秒
	连续(棱镜)^2,5	3mm + 1.5 ppm / 典型 0.15秒
光斑大小	50m处	8 mm x 20 mm
测量技术	基于相位原理系统分析技术	同轴，红色可见光
图像
广角相机和望远镜相机	传感器	500万像素 CMOS 传感器
	视场 (广角相机 / 望远镜相机)	19.4° / 1.5°
	帧频率	高达 20 帧每秒
马达
直驱，压电陶瓷技术	转速 / 换面时间	最大180°(200 gon)每秒 / 典型 2.9 秒
自动照准 (ATR)
范围 ATR模式2 / 跟踪模式²	圆棱镜 (GPR1, GPH1P)	1500 m / 1000 m
范围 ATR模式2 / 跟踪模式²	360°棱镜 (GRZ4, GRZ122)	1000 m / 1000 m
精度^1,2 / 测量时间	ATRplus 测角精度(Hz, V)	0.5" (0.15 mgon) / 典型 3-4 秒
超级搜索
范围 / 搜索时间⁸	360° 棱镜 (GRZ4, GRZ122)	300 m / 典型 5 秒
导向光 (EGL)
工作范围 / 精度		5 –150 m / 典型 5 cm，100 m处
一般参数
机载软件系统	Captivate软件（含应用程序）
处理器	TI OMAP4430 1GHz 双核 ARM? CortexTM -A9 MPCoreTM	操作系统-Windows EC7
自动对焦望远镜	放大倍数 / 焦距范围	30 x / 1.7 m 至无穷远
显示屏和键盘	5英寸，WVGA，彩色，触屏，双面	37 个按键，带照明功能
操作	3个无限位驱动，1个伺服对焦驱动，2个自动对焦按键，用户自定义快捷键
电源	可更换内置锂电池，具有给电池充电功能	使用时间 7–9 小时
数据存储	内存 / 存储卡	2GB / SD 卡 1 GB 或 8 GB
接口	RS232, USB, Bluetooth?, WLAN
重量	包括电池	7.7 kg
环境参数	工作温度范围	–20℃至 + 50℃
	防尘防水 (IEC 60529) / 防雨	IP65 / MIL-STD-810G，方法 506.5-I
	防潮	95%, 无冷凝

1: 标准差,依据 ISO 17123-3
2: 阴天，无雾霾，能见度 40 km，无热流闪烁
3: 1.5 m 至 2000 m，使用 360°棱镜 (GRZ4，GRZ122)
4: 测量目标处于阴影下，阴天，柯达灰白板 (90% 反射率)
5: 标准差，依据 ISO 17123-4
6: 距离 > 500 m：精度 4 mm + 2 ppm，测量时间典型 6 秒
